新機能を搭載したMESYSシャフトおよび転がり軸受解析ソフトウェアの新バージョンがリリースされました。この軸受解析ソフトウェアは、ISO 16281に準拠した軸受内の荷重分布と軸受寿命の計算を可能にします。また、シャフトシステム計算機能に統合されており、モーダル解析、シャフトの強度計算、ギア計算へのインターフェースといった追加機能も提供しています。現在、このソフトウェアは4大陸32カ国のお客様にご利用いただいています。新バージョンはダウンロードから入手できます。 Downloads.
General Extensions
CSCおよびGMNの内部形状を含む軸受データベースが更新されました。これにより、下肩部と予圧に関する情報が追加されました。内部形状を含むHQW/Bardenのデータベースは変更ありません。内部形状を含む追加の暗号化データベースはIBC、SLF、GRWから入手可能ですが、メーカーにリクエストする必要があります。
NSKおよびSKFのカタログデータを含む軸受データベースが更新され、Timkenの新しいデータベースが追加されました。
潤滑油データベースで、最大4つの温度に対する粘度の定義がサポートされるようになりました。これにより、低温または高温の潤滑油の定義が改善されます。

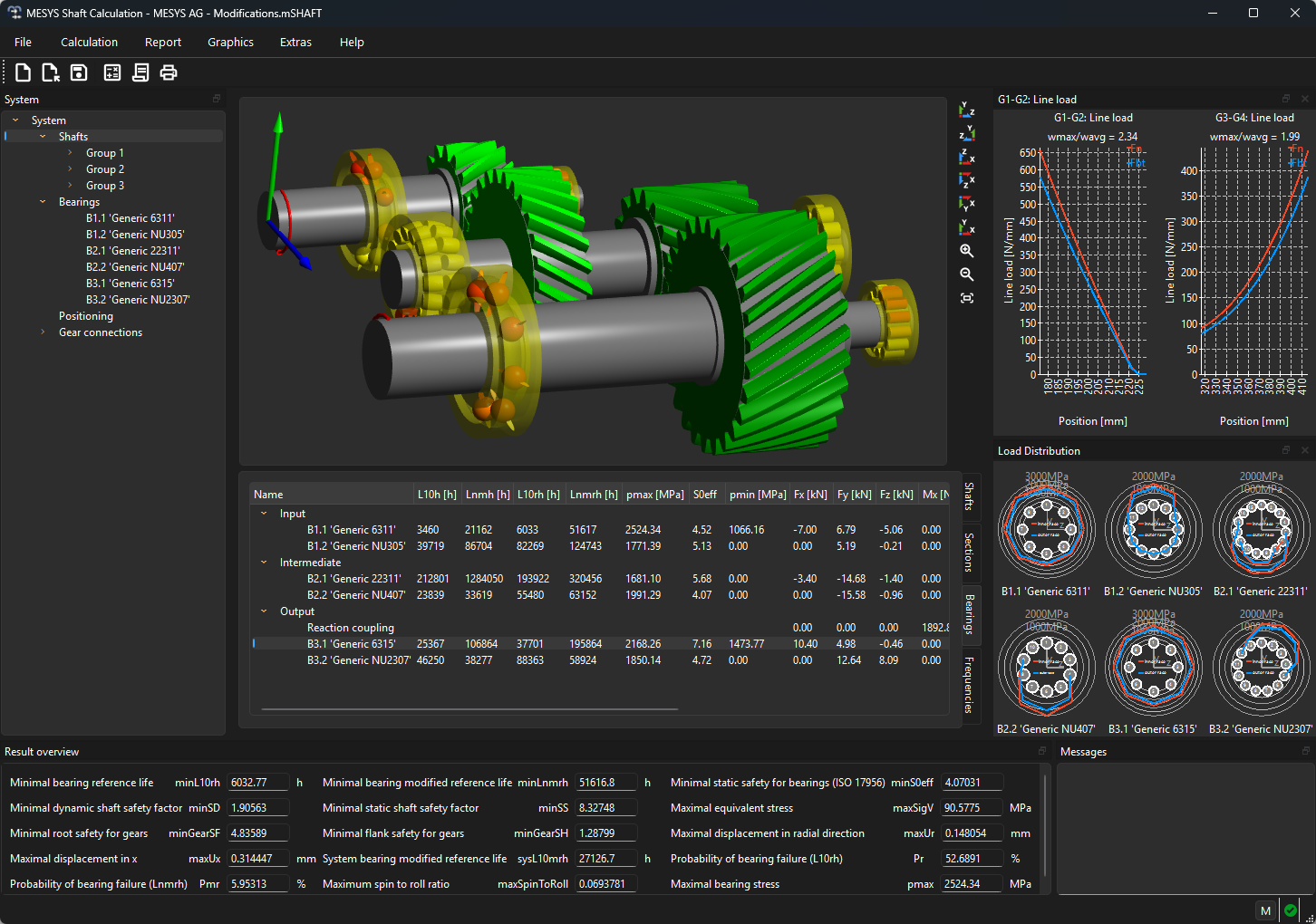

プログラムの外観は、設定ファイルではなく、ソフトウェア内で直接、異なるスタイルやフォントサイズを使用して調整できるようになりました。ダークモードもサポートされています。
カスタム結果値を定義できるようになりました。これにより、パラメータバリエーションにおける最適化ターゲットの可能性が広がります。
Extensions in the Bearing Calculation
玉軸受の場合、潤滑油膜によるすきまの減少をオプションで考慮できます。軸受質量（ケージなし）が計算され、レポートされます。
アンギュラ玉軸受の場合、以前はソフトウェアによって自動的に設定されていましたが、今回から下側の肩部を定義できるようになりました。4点接触玉軸受の場合、公差の影響を考慮するために、オプションで両方のリングの接触角を定義できます。
Extensions in the Shaft Calculation
シャフト計算において、たわみ曲線を他の部品を基準として表示できるようになりました。これにより、熱膨張の影響を考慮せずに部品間のクリアランスをより適切に評価できます。
2Dビューでは、オプショングリッドとグローバルマーカーにより、距離の推定が容易になります。
円筒歯車接続において、転位のサイズ設定オプションが追加され、結果概要にスカッフィングに対する安全性が追加されました。
STEPインポートに基づくコンポーネントの3D-FEAベースの自動メッシュ生成が改善されました。
Extensions in the Cylindrical Gear Calculation
円筒歯車ペアの計算において、ISO/TS 6336-20/21に準拠したスカッフィングも計算できるようになりました。歯底強度と歯面強度の安全性に加え、フラッシュと積分温度に基づくスカッフィングの安全性も表示されます。
