転がり軸受解析

転がり軸受解析ソフトウェアは、軸受の内部形状を考慮して、ISO / TS 16281に準拠した転がり軸受の寿命を計算します。軸受内の荷重分布を考慮すると、内部すきまと傾き角は軸受寿命の結果に影響してきます。

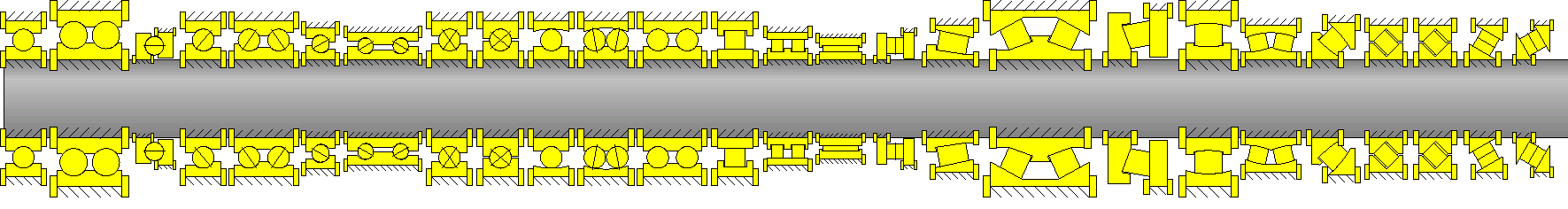

現在、以下の軸受タイプに対応しています：

• ラジアル深溝玉軸受
• アキシアル深溝玉軸受
• ラジアルアンギュラ玉軸受（1列、2列）
• アキシアルアンギュラ玉軸受（1列、2列）
• 4点接触玉軸受（ラジアルまたはアキシアルの軸受として）
• 自動調心玉軸受（1列、2列）
• デュプレックス軸受
• ラジアル円筒ころ軸受（1列、2列）
• ラジアル円すいころ軸受（1列、2列）
• アキシャル円すいころ軸受
• ラジアル自動調心ころ軸受（1列、2列）
• アキシャル自動調心ころ軸受
• アキシャル円筒ころ軸受
• クロスローラ軸受（ラジアルまたはアキシアルの軸受として）
• アンギュラローラー軸受（ラジアルまたはアキシアルの軸受として）

今後も軸受タイプが追加される予定です。

転がり軸受の内部形状はユーザによって与えられますが、ソフトウェアによって荷重容量から近似することもできます。計算では、与えられた荷重（力およびモーメントまたは傾き）に対する転動体の圧力分布とISO / TS 16281による寿命を返します。深溝玉軸受の簡単な計算は、オンラインでも可能です。

単一の軸受の計算に加えて、軸受セットも考慮に入れることができます。例として、アンギュラ玉軸受のセット、2つの4点接触玉軸受の組み合わせとしての旋回リングの8点軸受、または遊星歯車の円筒ころ軸受の組み合わせがあります。

次の影響が考慮されます。

• 軸受の内部すきま
• はめあいと温度による内部すきまの変化
• 遠心力およびジャイロモーメント
• 軸受リングの弾性膨張
• 補正寿命のための潤滑
• ローラープロファイル
• 荷重スペクトル
• トラックローラー用外輪の弾性変形（オプション機能）
• シャフト計算との統合

軸受計算の最も重要な結果は次のとおりです。

• 軸受内の荷重分布
• 転動体と軌道との間の接触応力
• 反力/モーメントおよび変位/傾斜角
• ISO / TS 16281およびISO 281による軸受寿命
• 軸受剛性マトリックス
• ボール軸受の負荷時の接触角

軸受データベースはSKF、FAG、INA、GMN、IBCによって提供されています。軸受解析の結果は、pdfレポートおよびグラフィックスとして表示されます。利用可能なリソースは、ソフトウェアドキュメント、パンフレット、および旋回リング軸受のサンプルレポートです。デモ版はダウンロードの下に用意されています。ソフトウェアは、英語、フランス語、ドイツ語、スペイン語、韓国語で提供され、単位はメートル法または米国システムで表示できます。ビデオも最初のイメージとして用意されています。
