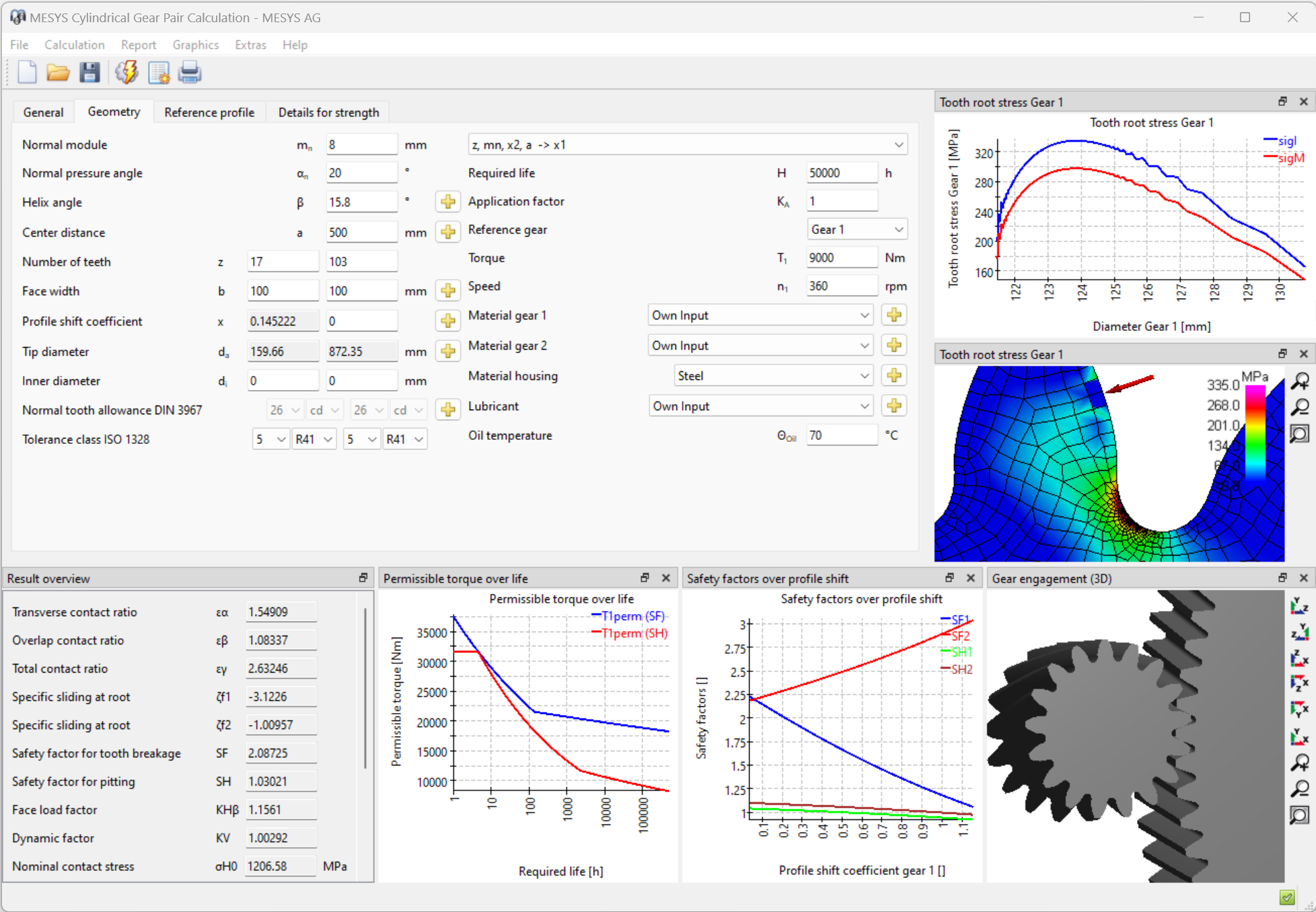

円筒歯車ペアの計算は、スタンドアロン プログラムとして使用することも、プログラムに統合することもできます。 shaft system calculation. 次の機能が含まれています:
- ISO 21771-1 に準拠した歯車形状の計算。 内歯車の場合、すべての入力直径と出力直径は、製造や文書化に使用されるため、ソフトウェア内で正の値として使用されます。 内歯車の歯数のみマイナスに設定されます。
- ISO 6336 パート 1、2、3、5、6 に準拠した歯車強度計算。使用する歯厚とかみ合い率にはさまざまなオプションが用意されています。
- 荷重スペクトルのサポート。 速度とトルクに加えて、かみ合い偏差、面荷重係数、または平均応力影響係数も荷重スペクトルで定義できます。
- パラメータバリエーション、形状や荷重を変更し、表や図に出力
- 単一歯、フルギヤ、製造または噛み合いの歯形状グラフィックス
- すべり率、寿命による安全性、寿命による許容トルクのグラフィックス
- 2D-FEA を使用した FEA ベースの歯形応力。 はすば歯車の場合、仮想平歯車または通常のセクションのいずれかを使用できます。
- 3D-歯車形状は STEP エクスポートとして利用可能です。 正面断面は 10-4*mn*cos(β) よりも高い精度で生成され、らせんに沿って押し出されます。 らせんに沿った精度は CAD システムに依存します。 現在、プロファイルやフランクの修正は含まれていません。
ISO/TR 6336-30 の 8 つの計算例がインストールに含まれています。
