新しい機能を含むMESYSシャフトと転がり軸受解析ソフトウェアの新しいバージョンが利用可能です。 軸受解析ソフトウェアは、ISO / TS 16281に準拠した軸受内の荷重分布と軸受寿命の計算を可能にし、固有値解析、シャフトの強度計算、歯車計算へのインターフェースなどの追加の機能を備えたシャフトシステム計算に統合されています。 現在、このソフトウェアは4大陸30か国の顧客によって使用されています。 新しいバージョンは、以下から利用可能です。 Downloads.
General Extensions
他のシステムとの統合を容易にするために、いくつかのスタートパラメーターが追加されました。 COM-インターフェイスを使用して、パラメーター計算を呼び出して追加の結果を生成できるようになりました。 ヘルプシステムのデフォルトは外部ビューアに設定されており、ネットワークドライブから起動することもできます。 カスタム式をパラメータバリエーション内で使用できるようになりました。
Extensions in the Bearing Calculation
シェフラーとSKFのカタログデータを含む軸受データベースが更新されました。 シェフラーは転動体の数と寸法を提供し、データベースは隠された内部形状として暗号化された形式で提供されます。 SKFデータベースの場合、転動体の寸法は引き続き概算値になります。 曲率やプロファイルなどの詳細な形状は、どちらの場合も近似されています。
内部形状を含む軸受データベースに関しては、CSCおよびHQW/Bardenのデータベースは前回のバージョンから変更されていません。 ご要望に応じて、GMNやIBCなどの一部の軸受メーカーから追加のデータベースを入手できます。

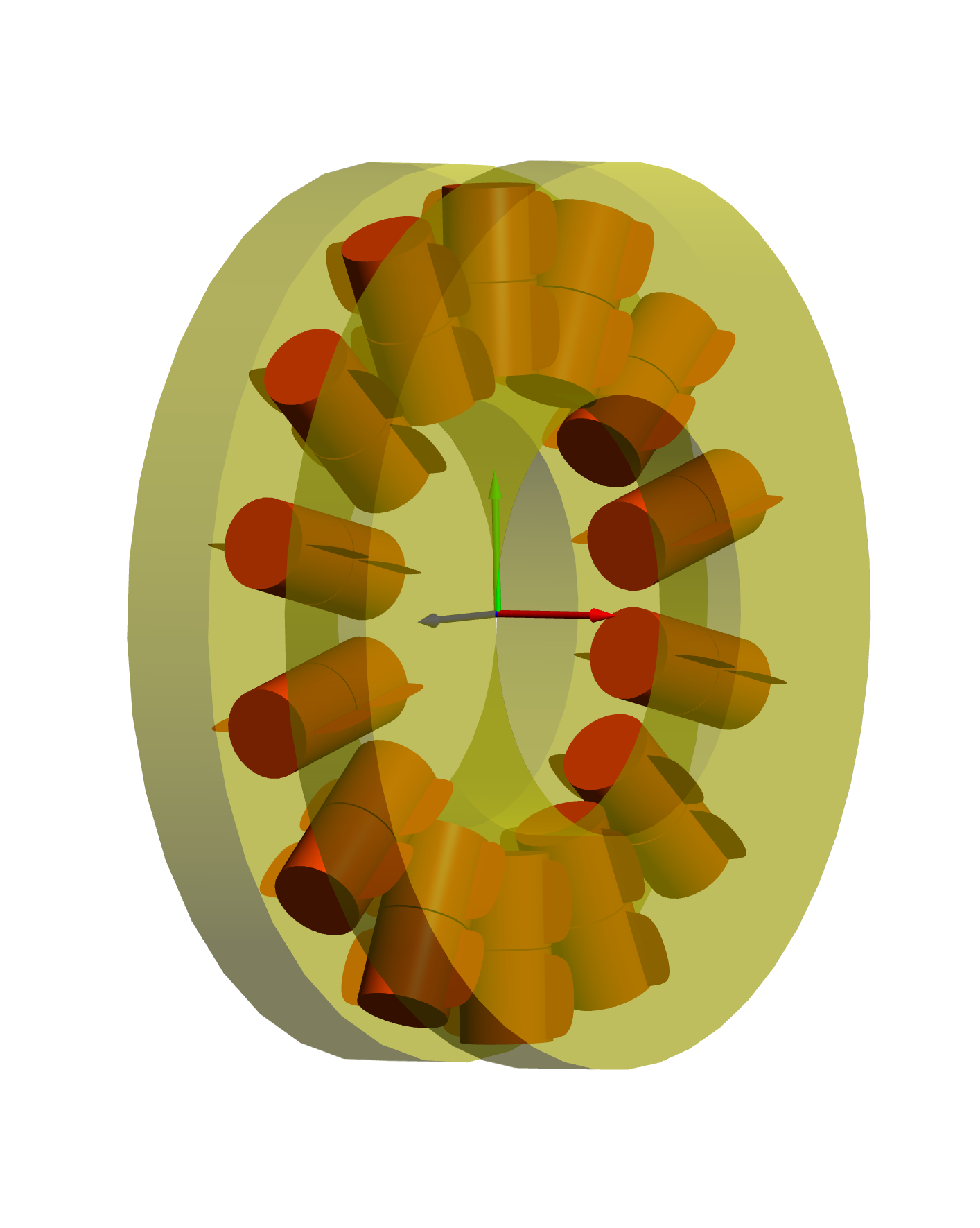

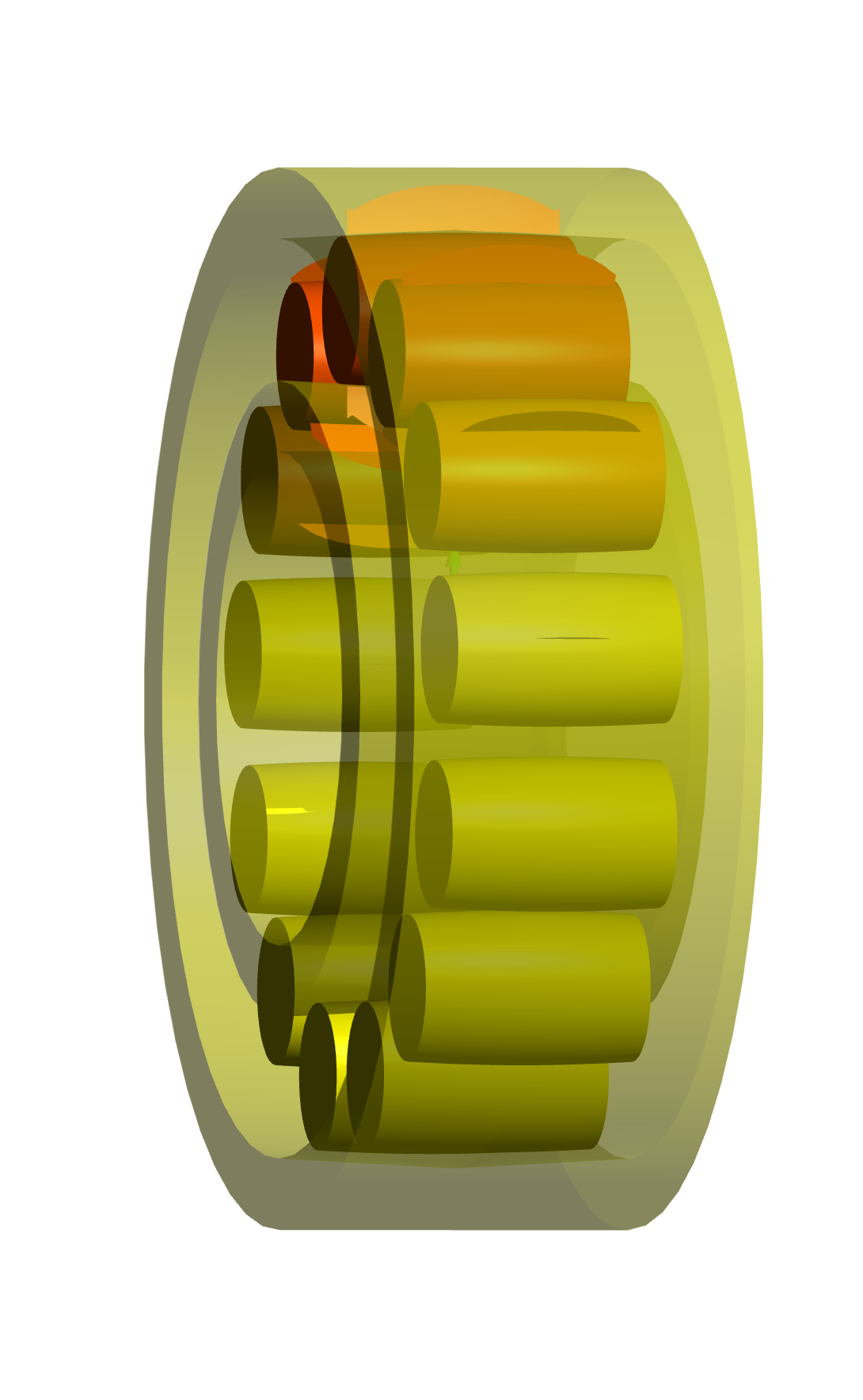

新しい軸受タイプとして、トロイダルころ軸受と複列スラスト円筒ころ軸受が追加されました。 バーレルころ軸受とは異なり、トロイダルころ軸受には肩がなく、より大きなアキシアル方向変位が可能です。 ラジアル方向のすきまは、アキシアル方向の変位に依存します。 複列スラスト円筒ころ軸受は、両方の列で同じローラー寸法を持っています。
弾性外輪を考慮したトラックローラー計算が、2列深溝玉軸受もサポートするようになりました。 以前は、2つの単列軸受を使用する必要がありました。

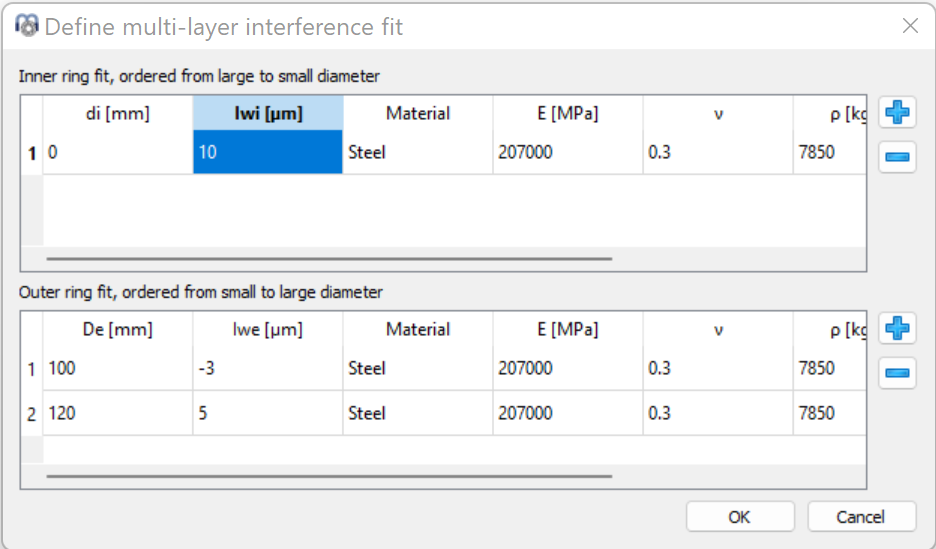

はめあいは、軸受の運転すきまに影響します。 いくつかの顧客の要求により、多層のはめあいも定義できるようになりました。 内輪と外輪のはめあいについて、異なる材料を使用した複数の層を定義できるようになりました。 遠心力と温度の影響を考慮しています。 はめあいの応力と変位を図に示すことができます。
剛性マトリックスに加えて、コンプライアンスマトリックスもレポートと結果テーブルで提供されるようになりました。
Extensions in the Shaft Calculation

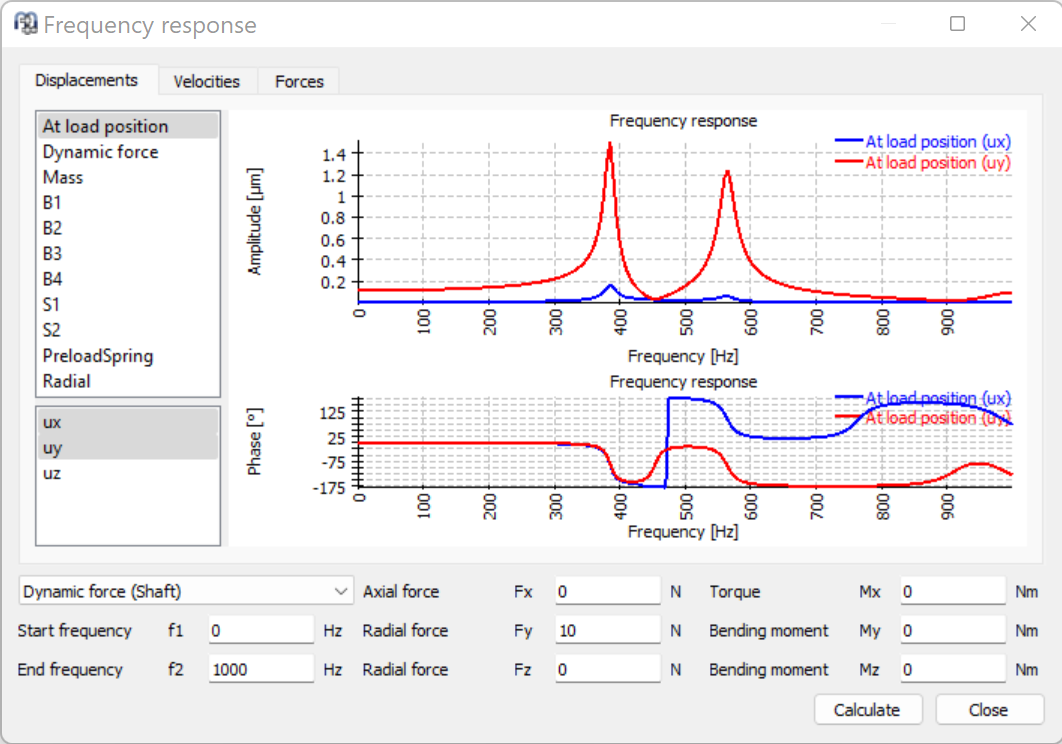

周波数応答の計算のために、新しいダイアログが追加されました。 これにより、周波数範囲における周期的な励起に対する応答を計算し、結果として生じる変位、速度、または力を1つの図に様々な場所に対して表示できます。 振幅に加えて、位相も示されています。

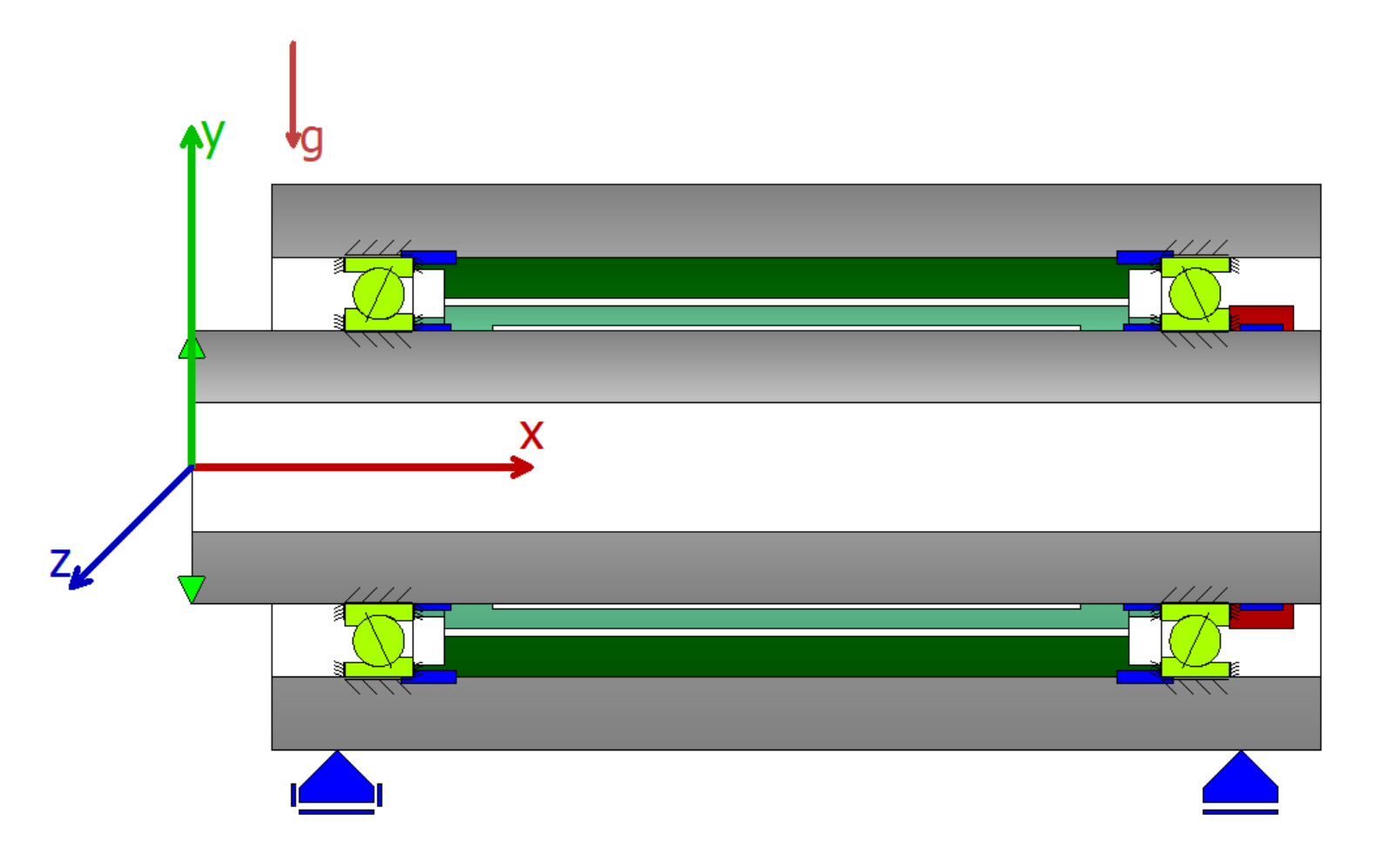

拡張計算モデルは転がり軸受で利用可能であり、軸受リング用に3つの接点を使用できます。 転がり軸受は、ラジアル方向に一つのコンポーネントに接続でき、また、両アキシアル方向で1つのコンポーネントに接続できます。 軸受にはめあいが定義されると、軸受リングとシャフトまたはハウジングの間のクリアランスが自動的に考慮されます。 例として、これにより直接的にナットを使ってアキシアル方向の予圧を定義できます。（ナットは赤で表示され、スペーサーは緑） これにより、内部シャフトに張力が発生し、スペーサーに圧力が発生します。

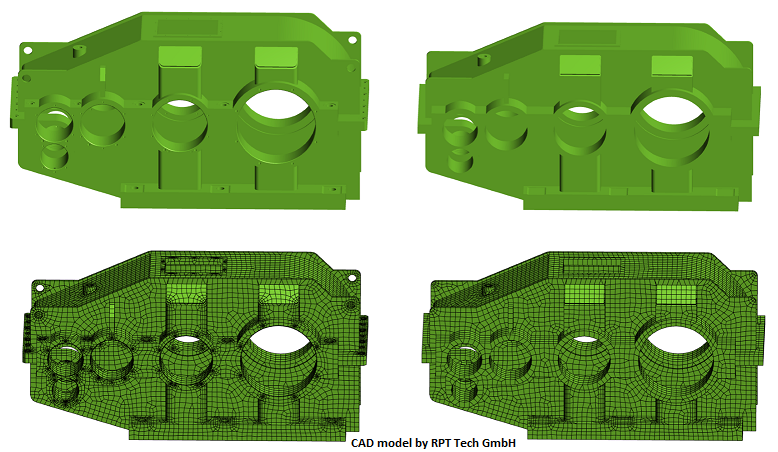

3D弾性パーツに対して、STEPインポートに新しいインポートライブラリが使用されます。 これにより、インポート時にいくつかのデフィーチャー機能を使用することができます。 面取り、半径、小口径を取り除くことにより、要素の数を減らすことができ、したがって時間とメモリ使用量を減らすことができます。
3D弾性シャフトの場合、直交異方性材料を以前の円筒座標に加えて直交座標系でも定義できるようになりました。
Extensions in the Ball Screw Calculation
軸受計算では既に利用可能であったいくつかの図がボールねじ計算に追加されています。 よって、接触応力と滑り速度または摩耗パラメータの図が追加されました。
