MESYS シャフトとベアリング計算ソフトウエアのバージョン 08/2021 がリリースされました Downloads.
General Extensions
PDMシステムとのインターフェースを容易にするために、いくつかのスタートパラメーターが追加されました。 COM-Interfaceを使用すると、グラフデータに直接アクセスできるようになり、ユーザーはグラフの軸を線形から対数スケールに変更できます。
“File” メニュに”Export as” が追加され、サブディレクトリを使用してテンプレートファイルを構造化できるようになりました。
レポートをXLSまたはXLSX形式で生成できるようになり、XLSMファイルからデータをインポートできるようになりました。

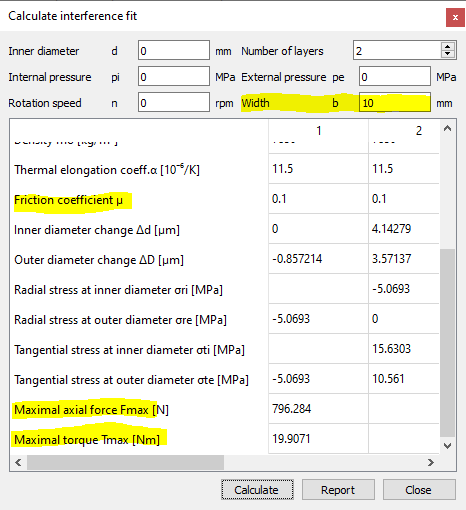

一般的なはめ合い計算機能は、最大軸力と最大トルクの結果が得られるよう拡張されました。
Extensions in the Bearing Calculation
シェフラーとSKFのカタログデータを含むベアリングデータベースが更新されました。 シェフラーは転動体の数と寸法も提供するようになり、データベースは内部ジオメトリが暗号化された形式で提供されています。 SKFデータベースの場合、転動体の寸法は引き続き概算されます。 曲率やプロファイルなどの詳細なジオメトリは、どちらの場合も概算値になります。
内部形状を含む軸受データベースに関しては、CSCのデータベースが追加の軸受シリーズに対して拡張されました。 HQW / Bardenのデータベースは前回のバージョンから変更されていません。 ベアリングメーカーへの要求に応じて、GMNやIBCなどから追加のデータベースを利用できます。

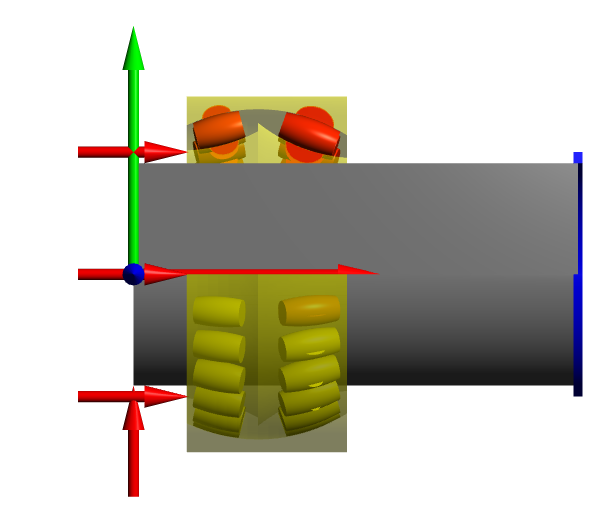

新しい軸受タイプとして、ハーフ径の自動調心ころ軸受がサポートされています。 これにより、シャフト計算内の非対称自動調心ころ軸受の定義が可能になります。 接触角と転がり要素の寸法は、別々に定義できます。
グリースの動作寿命の計算は、Schaeffer「Wälzlagerpraxis」に基づいて追加されました。

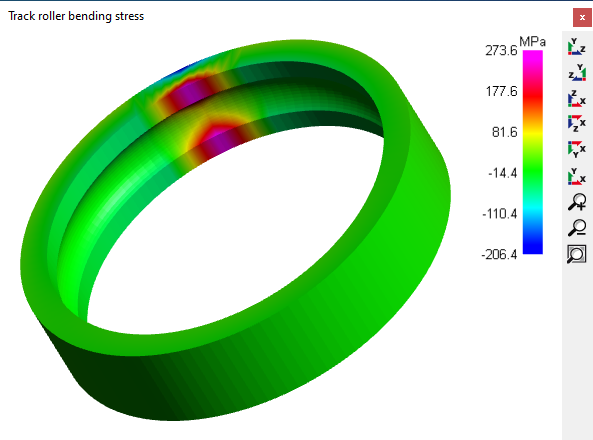

弾性外輪を考慮して、3点軸受を計算できるようになりました。 弾性外輪を使用した計算の曲げ応力は、既存の2Dプロットに加えて3Dプロットとして表示できるようになりました。

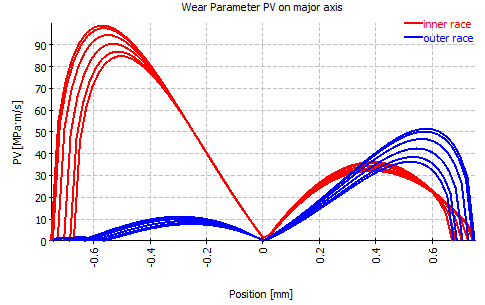

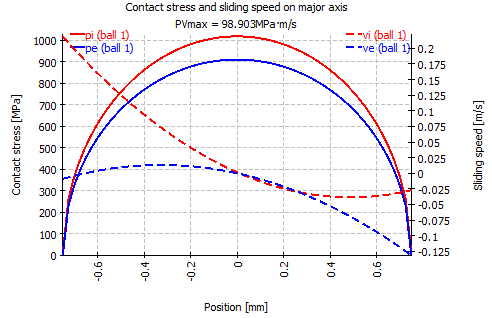

接触楕円の長軸上のすべり速度またはPVの図が追加されました。
更新ドキュメントには、いくつかの追加の小さな拡張機能が記載されています、たとえば、最初の30個ではなくすべての荷重スペクトル要素の図が表示できるようになりました。
Extensions in the Shaft Calculation
シャフト計算の円筒歯車では、歯車が点荷重と見なされる場合において、荷重の軸方向オフセットを定義できます。 このオフセットは、負荷スペクトル内で変更することもできます。 質量と不均衡についても、軸方向のオフセットを定義できるようになりました。 これにより、シャフト形状の外側に重心を設定することが可能になります 。
歯車計算へのインターフェースに汎用フォーマットが追加されました。 TBK 2014またはeAssistantへのインターフェースでは、ギアデータがギア要素とともに保存されるため、異なる計算間で一定に保たれます。

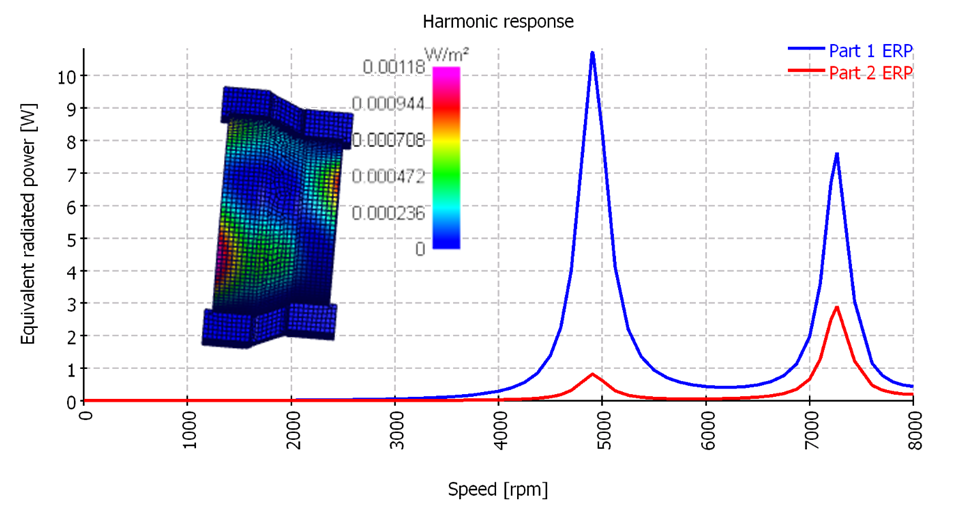

3D弾性パーツに対して、等価放射パワー（ERP）が周波数応答の出力およびグラフィックとして追加されました。
3D弾性部品の位置決めは、選択した接続に従って実行できるようになり、例としてさまざまな材料特性を割り当てるために、いくつかのサブドメインに分割できるようになりました。
COM-インターフェイスが拡張され、荷重要素のパラメータ設定が可能になり、バージョン1.3をサポートしているREXSフォーマットへ出力できます。
