MESYS Software バージョン 07/2020 をリリース。

MESYS シャフトとベアリング計算ソフトウエアのバージョン 07/2020 がリリースされました。 Downloads.

General Extensions

COMインターフェースに新しい手法が追加され、Pythonで簡単に使用できるようになりました。 シャフトの計算では、要素に簡単にアクセスできるように、いくつかの方法が追加されました。

ヘルプのCHMファイルはネットワーク接続を介して使用できないため、「mesys.ini」のhelpFormat = EXEを使用してアクティブ化できる新しいヘルプビューアが追加されました。

時間がかかる大きな荷重スペクトルや3D弾性部品の計算は、ステータスバーのボタンを使用してキャンセルできるようになりました。

追加の言語として、トルコ語はバージョン07/2019のアップデートですでに追加されています。

Extensions in the Bearing Calculation

シェフラー（FAG、INA）およびSKFのカタログデータを含むベアリングデータベースが更新されました。 軸受の内部形状は、これらのデータベース用にソフトウェアによって近似されます。

HQWによる内部形状を含むデータベースが更新され、Barden（UK）のベアリングも追加されました。 データベースには現在、直径3〜80mmのスピンドルベアリングといくつかの複列スラストアンギュラベアリングが含まれています。さらに、CSCのスピンドルベアリングのデータベースも追加されました。これには、内部形状も含まれ、直径は10〜160mmです。 GMNおよびIBCのその他のデータベースは、製造元へ要望すると利用できます。

軸受精度クラスのリストが拡張されました。 スピンドルベアリングに対して、「FAG P4S-K5」、「SKF VQ253」、「GMN UP」、「HQW X11」などの精度を選択できるようになりました。

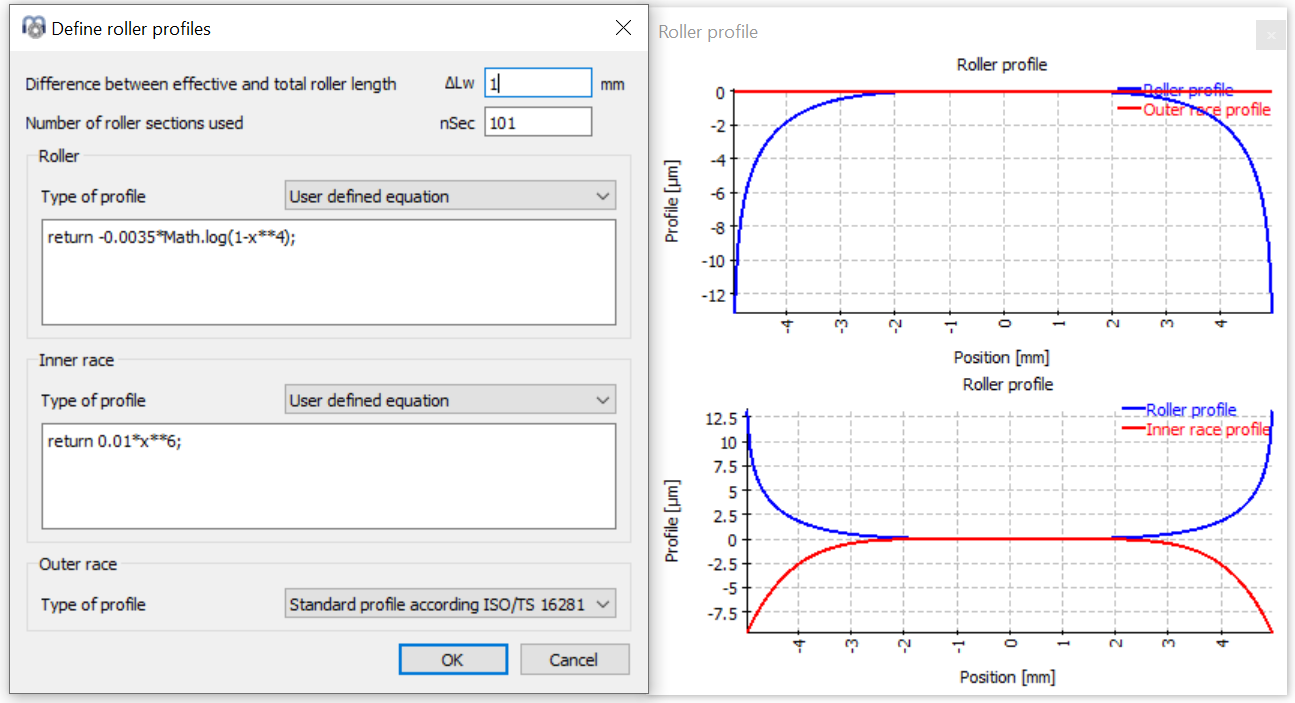

ころと溝のプロファイルは、方程式を使用して定義できるようになりました。

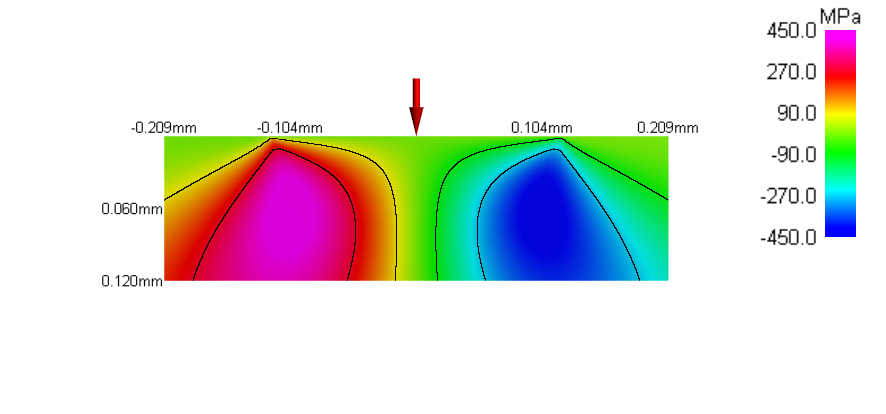

いくつかのバージョンのシャフト計算で利用できるように、一つの軸受の信頼性の図が軸受計算に追加されました。 直交せん断応力の2Dグラフィックが追加されました。

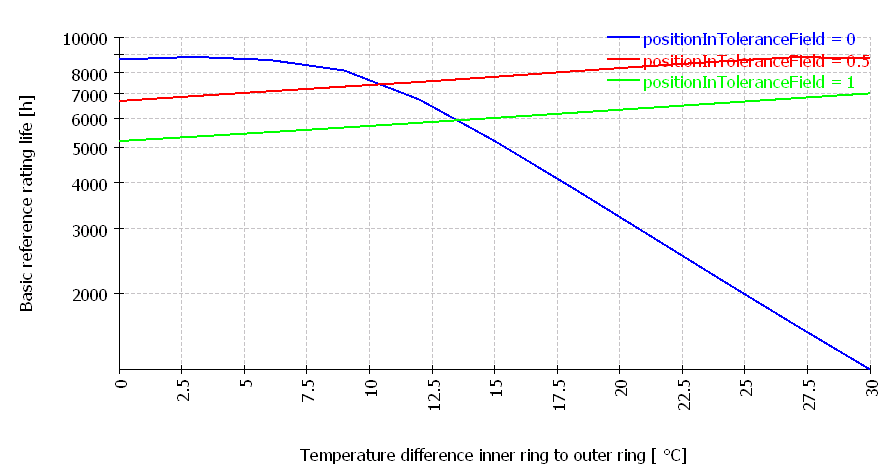

許容差フィールドの位置に対する新しいカスタム入力を使用すると、パラメーターのバリエーションにより、許容差フィールドのさまざまな位置を使用して結果を表示できます。

Extensions in the Shaft Calculation

このシャフト計算では、1つのファイルに複数の部品がある場合でも、STEPとしての形状インポートが可能になりました。 STEPまたはDXFインポートでの形状においてギャップまたはアンダーカットは、線を選択して「c」キーを押すことで解消できます。

REXSインターフェースがバージョン1.2に更新されました。 遊星歯車ステージでは、インポートのみがサポートされ、エクスポートはサポートされていません。

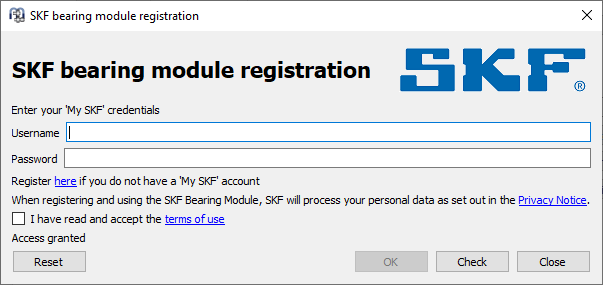

オンラインSKFベアリングモジュールへのインターフェイスが追加されました。 これにより、ベアリングの寿命と摩擦トルクの2つの結果が結果に追加されます。 SKFベアリングの寿命は、aISOの代わりにaSKFを使用しており、通常、ISO 281によるとLnmhに比べて長くなっています。

ギア接続用に、ウォームギヤ、遊星ギヤステージ、ベベルギヤ用のHexagon ZAR3、ZAR5、ZAR6へのインターフェースが追加されました。 以前は、円筒歯車ペアのHexagon ZAR1へのインターフェースのみが利用可能でした。ベベルギヤの場合、KiMOSとのデータ交換が追加されました。

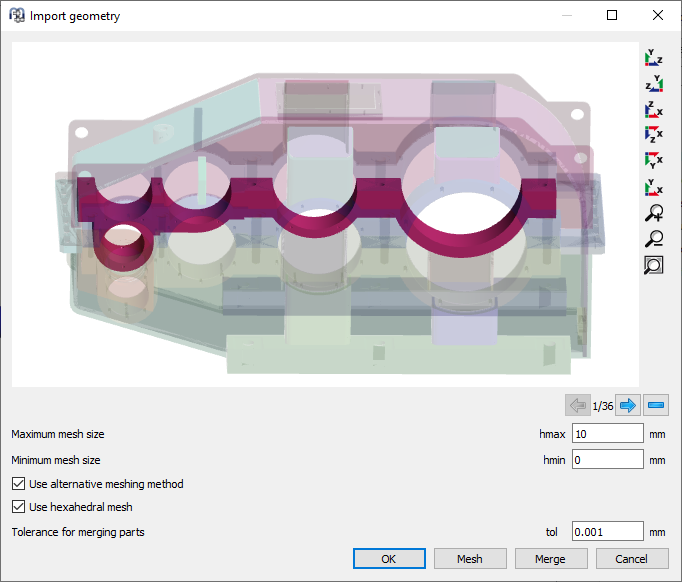

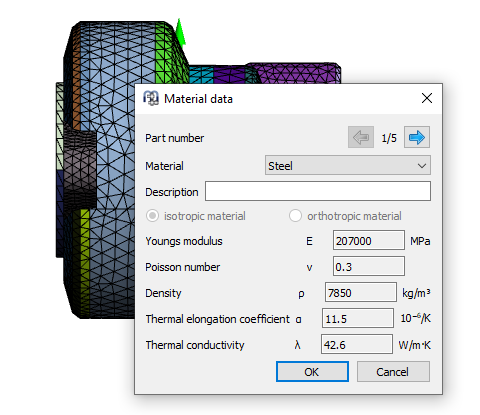

3D弾性部品の場合、直交異方性材料をシャフトに定義できるようになり、表面応力の評価が追加されました。 メッシュとしての形状インポートでは、1つの部品に複数の材料を使用できます。 加えて2つの3D弾性シャフト間の接触の可能性が追加されました。 変位、傾斜角、反力がすべての縮退点について報告されるようになりました。 STEPとして形状をインポートする場合、プレビューダイアログが追加され、パーツの削除またはマージ、または異なる設定での再メッシュが可能になりました。
