MESYSシャフトとベアリング解析ソフトウェアのバージョン07/2019がリリースされました。以下からダウンロード可能です。 Downloads.

General Extensions

パラメータバリエーションに、最適化機能が追加になりました。 例えば、最大許容ラジアル荷重は、異なる基準に従って各ケースに対して計算することができます。

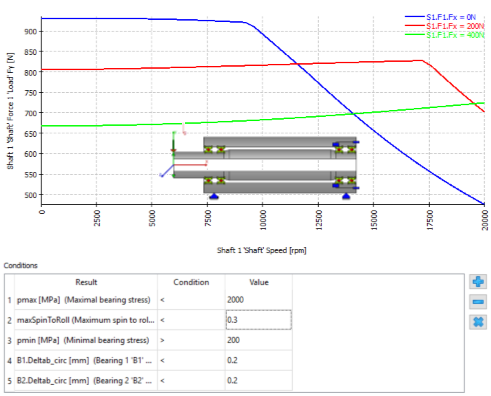

Permissible radial force for different speed and axial forces based on several conditions.

図のデータ点は、XLSXフォーマットでエクスポートできるようになりました。 曲線グラフは、ある図から別の図にコピーすることもできます。これは結果の比較に使用できます。

いくつかの追加機能がCOMインターフェイスに追加されました。 たとえば、軸受とボールねじの剛性マトリックスを取得する方法です。

Extensions in the Bearing Calculation

SchaefflerとSKFの軸受データベースはメーカーからの最新データに更新されています。 これらはカタログデータのみを含み、内部形状はソフトウェアによって近似されます。
HQW Precision GmbHの新しいデータベースに、30以上のボア径のスピンドル軸受を追加しました。 このデータベースには、HQWによって提供された内部形状データが含まれており、その内部形状データは非表示になっています。

3点ベアリングがベアリングタイプとして追加されました。 1つの溝に1つのフル半径と他の溝に4点ベアリングのように、2つの半径があります。 負荷容量は、フリーの接触角を使用してアンギュラ軸受に基づいて計算されます。

ジャイロモーメントは、今までサポートされていなかった4点ベアリングを含むすべてのタイプの玉軸受で考慮することができます。

Extensions in the Shaft Calculation

背景描画はクリップボードから貼り付けることで追加でき、シャフト形状は多角形として描くことができます。 シャフト形状がPDFとして提供されている場合はこれを利用できます。 DXFまたはSTEPとしてのCADインポートにおいて、シャフト軸がx軸ではない場合にも図面の回転が可能になりました。

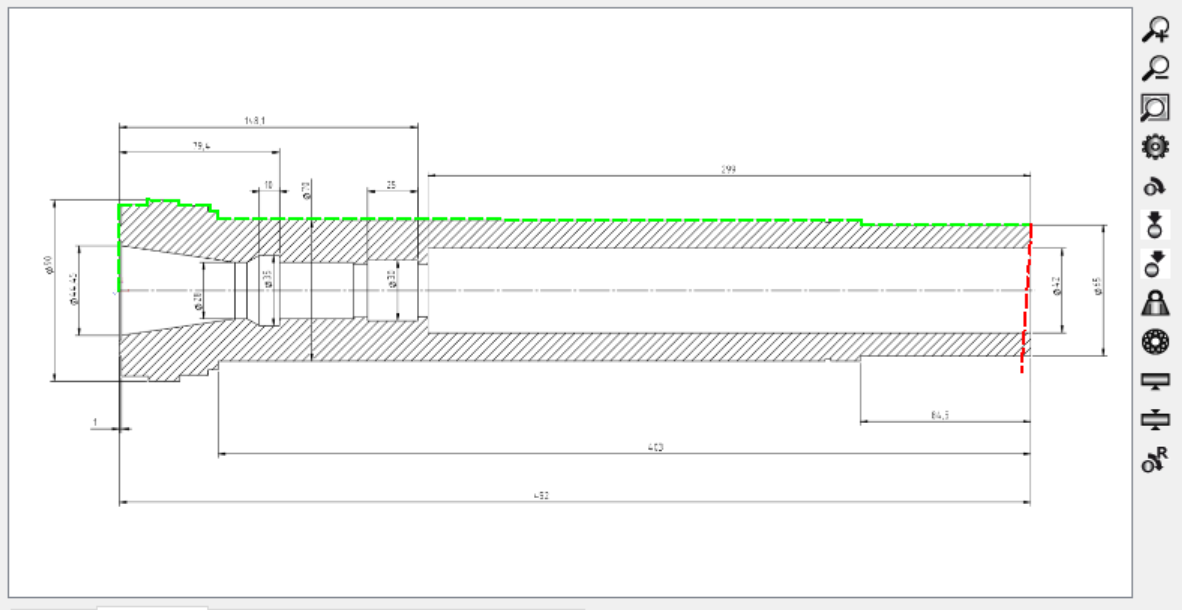

Import of background graphic and geometry input as polygon

周波数応答において、周期的な力に加えて周期的な変位でも計算できるようになりました。 リジッド接続されたサポートに対して起振を定義できます。 それらはまた、内輪または外輪の回転に基づく軸受に対して、または円筒歯車の歯車噛み合い周波数に対して定義することができます。

遊星歯車ステージについては、結果はすべての遊星のサポートについてレポートされており、すべての歯車対についての結果も提供されています。 それらは以前も計算されましたが、標準レポートまたは結果の概要では利用できませんでした。 追加の力が遊星キャリアまたはリングギアに加えられる場合、各々の遊星に対する結果は異なってきます。

弾性軸受使用した3D弾性部品では、ベアリングリングと部品間の接触を考慮することができます。 その場合、はめあいは、軸受の運転すきまではなく接触モデルで考慮されます。

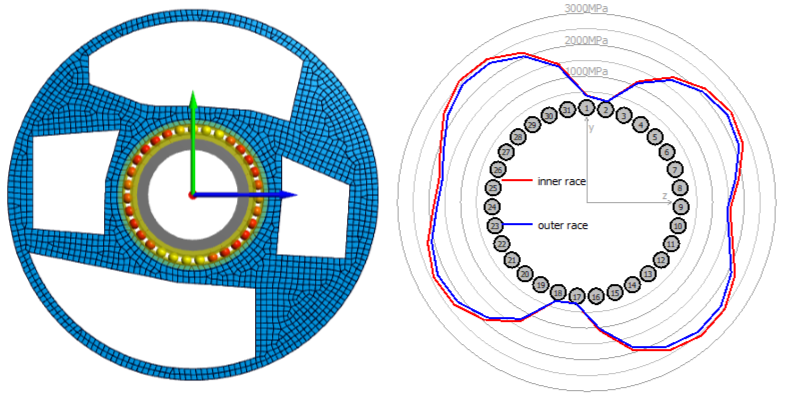

Pressure distribution in a wheel bearing after mounting without external loads. Fitting is considered in contact model.

3D弾性部品の遠心膨張を考慮することが可能になりました。
3D弾性部品の追加の新機能は、メッシュインポートおよびメッシュエクスポートの機能です。 サポートと接続するための新しい面をソフトウェア内で直接定義できるようになりました。
